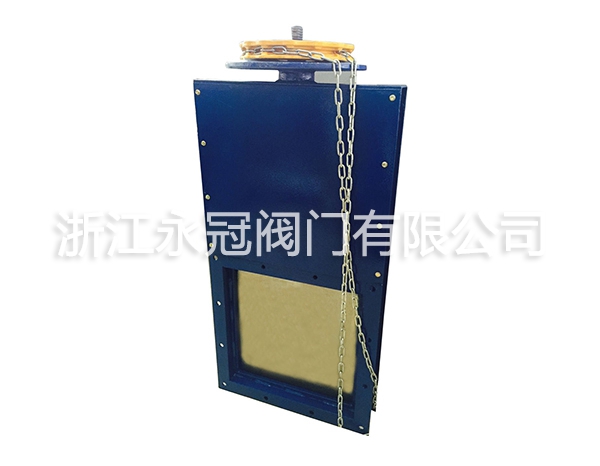

手動鏈輪螺旋閘門

立即咨詢

手動鏈輪螺旋閘門其形狀又分為兩種有方形和圓形，根據不同的現場環境和需要采取不同執行裝置：可定為手動螺旋閘門，電動螺旋閘門，氣動螺旋閘門，手電兩用螺旋閘門。手動鏈輪螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。

手動鏈輪螺旋閘門的結構與原理：

該結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。

主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的

手動螺旋閘門主要零件材料及連接尺寸

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪 鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
